MIDI LOOPS

M4L・M2LはMIDIインターフェイスのプログラムチェンジ/コントロールチェンジ・コマンドと本体ボタンスイッチによる手動操作でコントロール可能な4ループ/2ループ・スイッチャーです。
ほとんどの一般的なMIDIコントローラーとの接続使用が可能ですが、特にG-LAB/GSCシリーズの拡張モジュールとしてお薦めします。

-4つまたは2つののループに接続されたエフェクター/エフェクター群の一括MIDIコントロールが可能です。
 各ループは電子式リレー回路を採用しており、信号のミュート(消音)も可能です。

-MIDI THRUコネクターより他のMIDIディバイスと接続できます。

-各ループはON・OFFボタンにより手動操作可能です。

M2L
■コントロールとスイッチ
各ループON/OFFスイッチ、グランドスイッチ(アースの極性変更)、
サイレントスイッチングスイッチ、MIDIチャンネル設定スイッチ
■インプット、アウトプット
各ループ用インプット/アウトプット、メイン・インプット/アウトプット、
MIDIイン/スルーアウト
■パワーサプライコネクター:9VDC、100mA
■外形寸法:205(W)x70(H)x38(D)mm ■重量:450g
M4L

■コントロールとスイッチ
各ループON/OFFスイッチ、グランドスイッチ(アースの極性変更)、
サイレントスイッチングスイッチ、MIDIチャンネル設定スイッチ
■インプット、アウトプット
各ループ用インプット/アウトプット、メイン・インプット/アウトプット、
MIDIイン/スルーアウト
■パワーサプライコネクター:9VDC、100mA
■外形寸法:270(W)x70(H)x38(D)mm ■重量:620kg
■接続例
1.アンプのエフェクトループにM4L/M2L


2.ギターからM4L/M2Lと入力系エフェクターを接続し、アンプのエフェクトループにはGSC-2/3と空間系エフェクターを接続する場合

3.GSC-2/の経路内にループを増設する場合

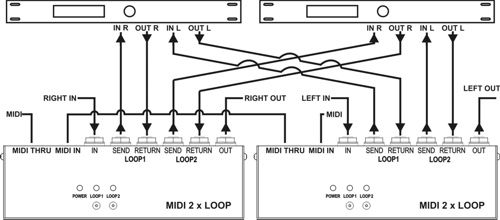

4.2つのステレオエフェクトのスイッチャーとして使う場合(M2Lのみ)
